Home Automation – ระบบควบคุมอุปกรณ์ไฟฟ้าอัตโนมัติ เช่น โคมไฟฟ้า, ปล็กไฟฟ้า, ม่านไฟฟ้า, เครื่องปรับอากาศ และรายงานค่าพลังงานไฟฟ้า โดยระบบของ Comelit – ITALY เป็นแบบเดินสาย ใช้งานง่าย สะดวก ควบคุมผ่าน Mobile APP.
Curtains & Blinds ตั้งเวลาเปิดม่านไฟฟ้า หรือ Lights & Irrigation ตั้งเวลาเปิดไฟ เปิดระบบรดน้ำต้นไม้
Temperature Control - ควบคุมเครื่องปรับอากาศ ภายในบ้าน ผ่าน Mobile APP
Intercom ควบคุมระบบวีดีโอดอร์โฟน จากรั้วบ้าน และ CCTV ระบบกล้องวงจรปิด

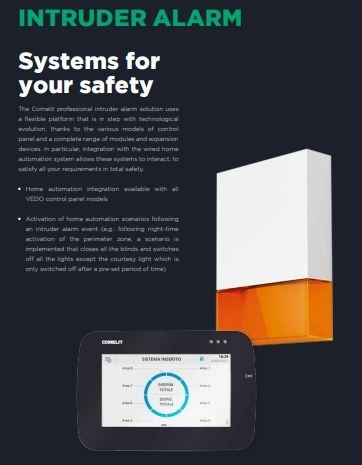

INTRUDER ALARM ควบคุมระบบกันขโมย ภายในบ้าน
4 SYSTEM – CCTV, INTERCOM, ALARM, HOME AUTOMATION BY COMELIT-ITALY
CCTV ระบบกล้องวงจรปิด แบบ IP System เดินสาย Cat6
INTERCOM ระบบวีดีโอดอร์โฟน แบบ IP System เดินสาย Cat6
ALARM ระบบสัญญาณกันขโมย แบบเดินสาย
HOME ระบบควบคุมแสงสว่าง, เครื่องปรับอากาศ และม่านไฟฟ้า แบบเดินสาย

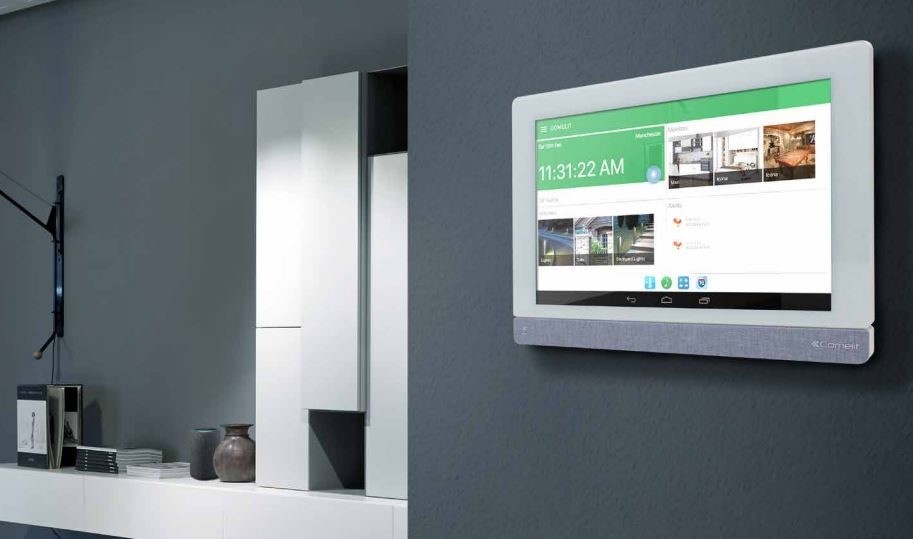

SYSTEM MANAGER เป็นส่วนประกอบหลักของระบบ ใช้โปรแกรม ควบคุมแสดงผล มีขนาดจอให้เลือก 3 แบบ คือ

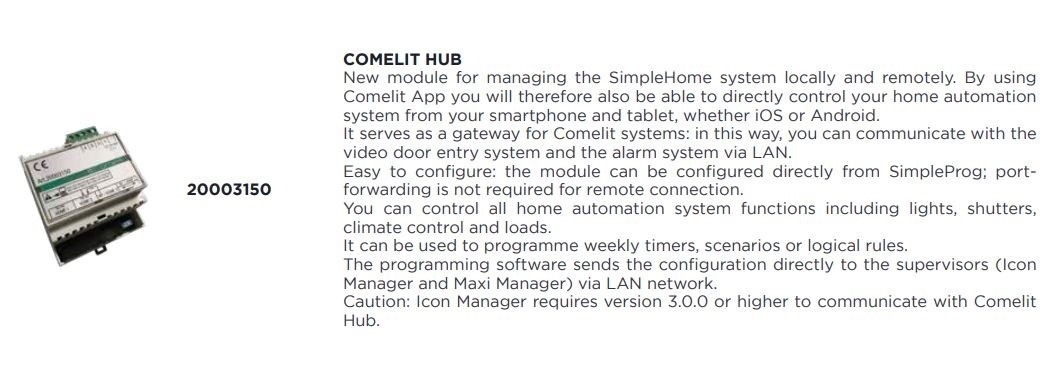

COMELIT HUB ใช้ในการเชื่อมต่อกับระบบ Internet เพื่อแสดงผล แจ้งเตือน และควบคุมผ่าน Mobile APP
HVAC INTERFACE ตัวเชื่อมต่อสั่งงานควบคุมอุณหภูมิเครื่องปรับอากาศ แบบเดินสายเชื่อม ModBus 2 เส้นไปยังเครื่องปรับอากาศ ยี่ห้อ Daikin RTD-RA/Smart and RTD-NET protocols), Mitsubishi Electric and Fujitsu (with interface) air conditioning systems. สามารถควบคุมได้ 8 เครื่อง

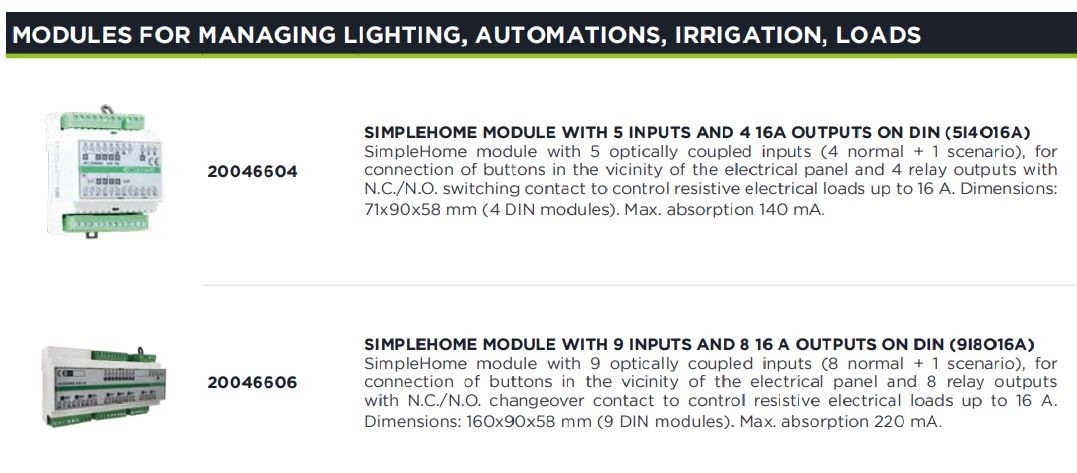

20046604 IRRIGATION LOADS ตัวควบคุมสั่งงาน ON/OFF เปิดปิดวาล์วน้ำไฟฟ้า สั่งรดน้ำต้นไม้สนามหญ้า ขนาด 4 วงจร
20046606 OUTPUTS MODULE LOADS ตัวควบคุมสั่งงาน ON/OFF เปิดปิดวงจรเต้ารับปล็กไฟฟ้า ขนาด 16A 230VAC 8 วงจร

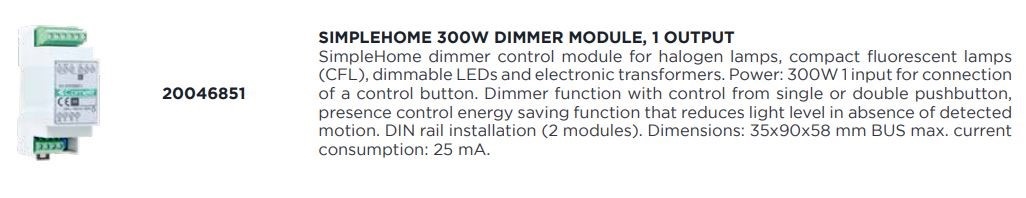

20046851 DIMMER MODULE ตัวควบคุมแสงสว่าง แบบปรับหรี่ ขนาด 300W 230VAC

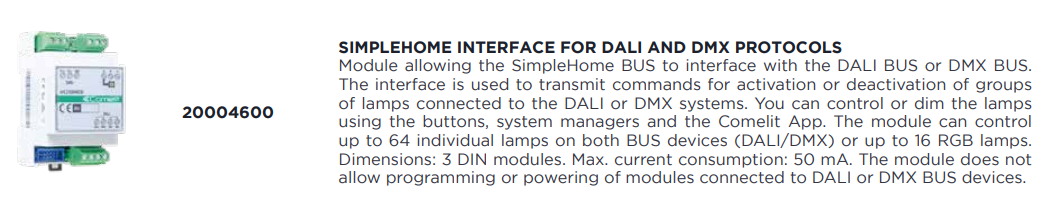

20004600 DALI INTERFACE ตัวควบคุมแสงสว่าง ปรับหรี่แสง โคมไฟฟ้า แบบ DALI/DMX หรือ RGB

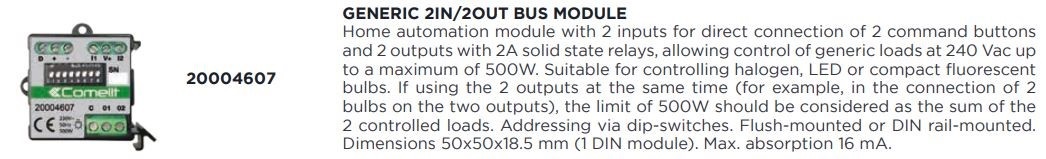

20004607 ON/OFF MODULE ตัวควบคุม เปิดปิดโคมไฟฟ้า ขนาด 500W 230VAC จำนวน 2 วงจร

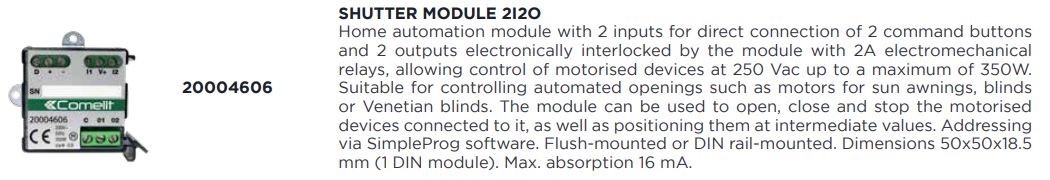

20004606 SHUTTER MODULE ตัวควบคุม เปิดปิดม่านไฟฟ้า ขนาด 2A. จำนวน 2 วงจร (เลื่อนขึ้น ลง)

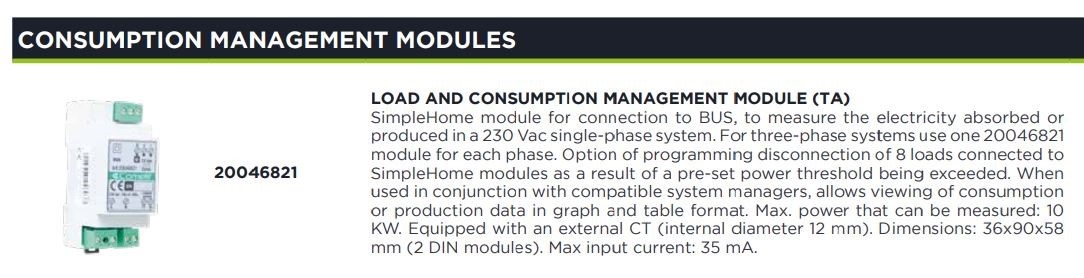

20046821 CONSUMPTION MODULE ตัวเชื่อมต่อวัดค่าพลังงานไฟฟ้า ขนาด 10KW/PHASE

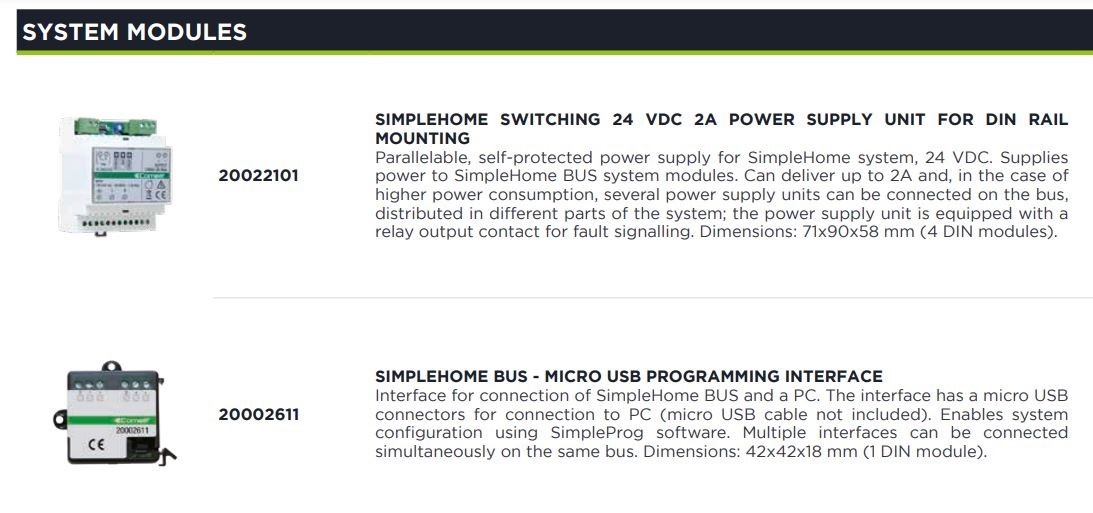

20022101 BUS POWER SUPPLY 24VDC ตัวจ่ายไฟฟ้าแรงดันต่ำเลี้ยงอุปกรณ์ 2A. 24VDC
20002611 USB INTERFACE ตัวเชื่อมต่อระบบกับคอมพิวเตอร์ เพื่อโปรแกรมระบบ

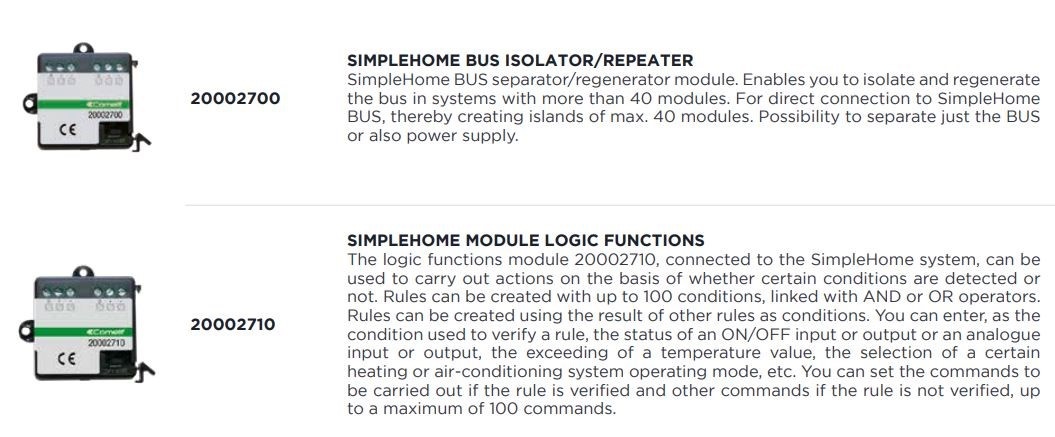

20002710 LOGIC MODULE ตัวเก็บบันทึกคำสั่งของโปรแกรมระบบ 100 Conditions
Lighting & Curtains Module การติดตั้งตัวควบคุม แสงสว่าง หรือ ม่านไฟฟ้า แบบสั่งเปิดหรือปิด ด้วยสวิทช์ไฟฟ้า จะใส่ Module ไว้หลังสวิทช์ ทำให้ระบบการควบคุมแบบอัตโนมัติประหยัดค่าใช้จ่ายในการติดตั้ง และง่ายต่อการซ่อมแซมแก้ไขภายหลัง โดย 1 ชุด สามารถควบคุมเปิดปิดโคมไฟฟ้าได้ 2 วงจร ลูกค้าสามารถเลือกใช้สวิทช์ไฟฟ้ายี่ห้อใดก็ได้ เพียงให้ช่างไฟฟ้า เลือกใช้กล่องใส่สวิทช์ แบบลีก และเดินสาย Bus Line มาที่อุปกรณ์ Module ทุกตัว

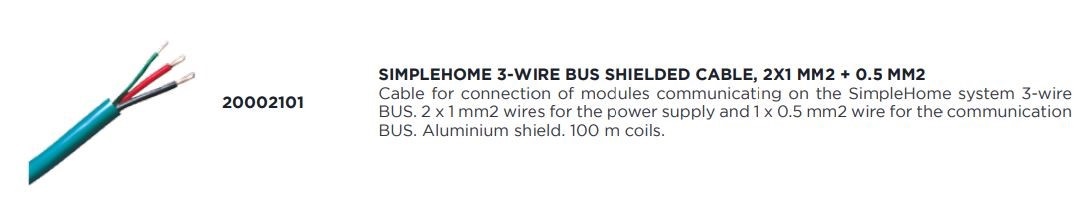

BUS LINE CABLE 3C x 1MM2 สำหรับเดินเชื่อมอุปกรณ์ HOME AUTOMATION จากตู้ไฟฟ้าบ้าน ไปยังสวิทช์ไฟฟ้า หรือ ม่านไฟฟ้า

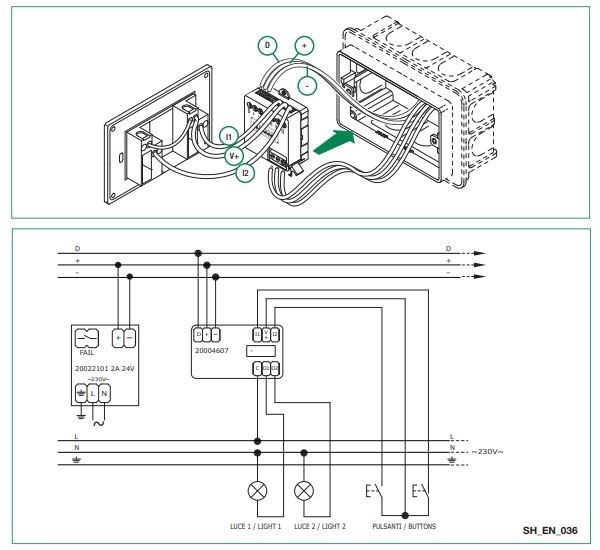

WIRING DIAGRAM วงจรแสดงการเชื่อมต่อ สั่งงานโคมไฟฟ้า 2 วงจร และ เชื่อมต่อสวิทช์ไฟฟ้า ควบคุมเปิดและปิด จำนวน 2 ชุด ต่อ Module
หมายเหตุ ในกรณี มีการแก้ไขและตรวจสอบระบบโดยช่างไฟฟ้า สามารถปรับแก้หรือตรวจสอบได้โดยง่ายเพียงนำสาย 3 เส้นที่สวิทช์ (V+,I1,I2) ไปเชื่อมยังสายควบคุม โคมไฟฟ้าทั้ง 3 เส้นได้ทันที โดยไม่ต้องผ่าน ใช้งาน Module ควบคุมอัตโนมัติ

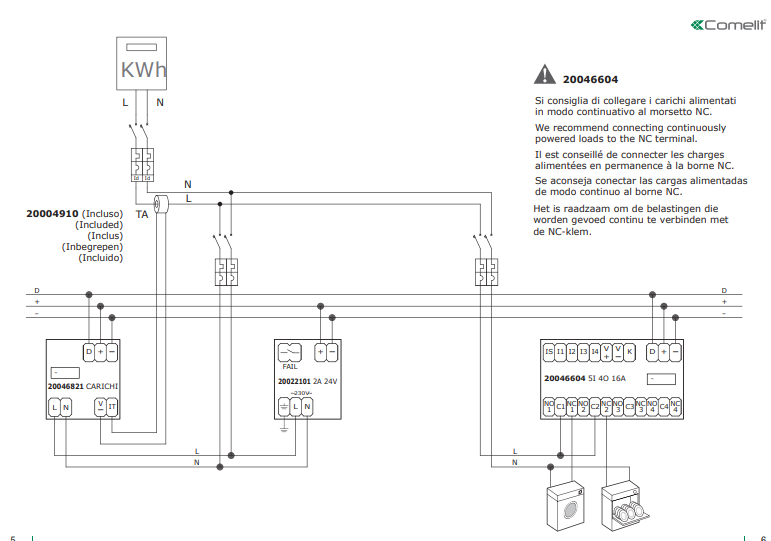

ENERGY MANAGEMENT แสดงการเชื่อมต่อสายวัดค่าพลังงานไฟฟ้า

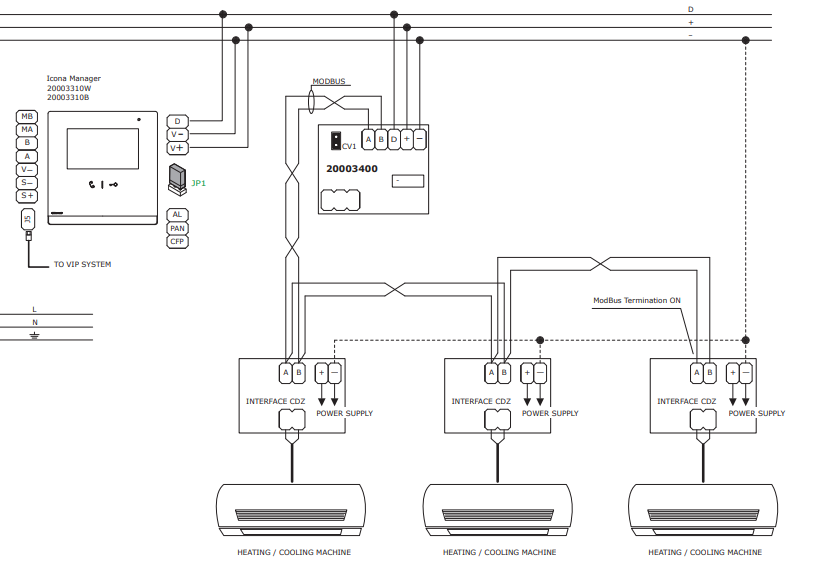

ModBus แสดงการเชื่อมสายควบคุม เครื่องปรับอากาศ Daikin RTD-RA/Smart and RTD-NET protocols), Mitsubishi Electric and Fujitsu (with Intesis interface) air conditioning systems via dedicated ModBus interfaces.
สนใจติดต่อข้อมูลหรือ เสนอราคา ได้ที่ บริษัท แพททรอนิคส์ จำกัด โทร. 0-2728-1134-5 หรือ Line ID: tnp6128
