Architectural Controls

Brand Features

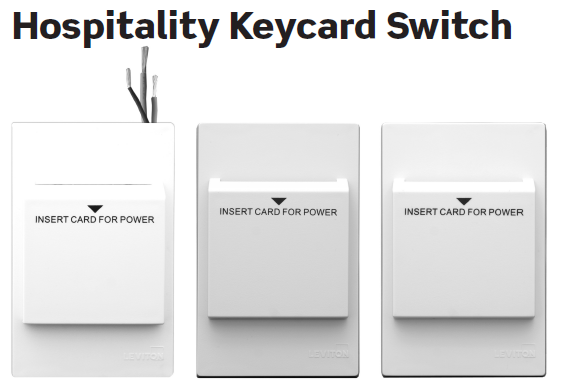

Leviton’s keycard switches are designed to provide energy savings for the hospitality industry by ensuring that no devices are left on when the room in not in use. These switches control electrical circuits by simply inserting or removing the guest’s access card into the device.

Item Description

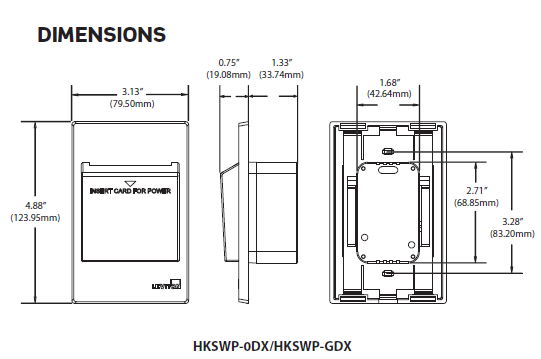

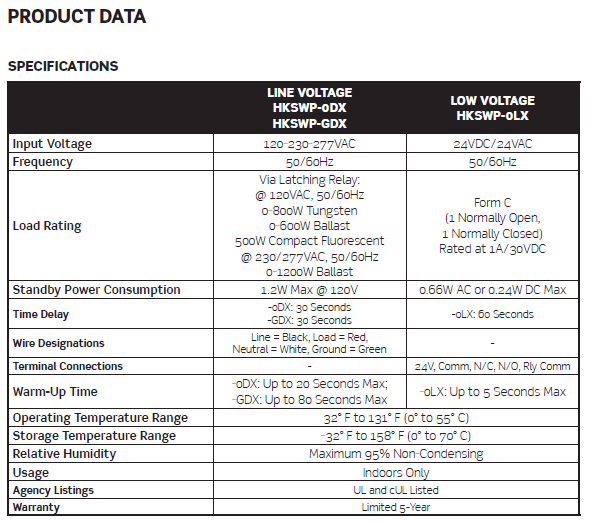

Hospitality Key Card Switch with Color Change Kit, 24V, Title 24 compliant, ASHRAE 90.1 compliant

Features

  • Keycard switch functions as dependable vacancy sensor when guest leaves and removes card
  • Reduce energy costs by ensuring circuits are ON only during occupancy (when keycard is in switch)
  • Attractive low profile design with color change kit to meet the most common room designs or decor
  • LED lighting illuminates the card slot for ease of locating in a dark room
  • High Inrush Stability (H.I.S. Technology)
  • Zero crossing circuitry optimizes relay operation for reliable, long-life operation
  • Robust mechanical latching relay is durable for all load types

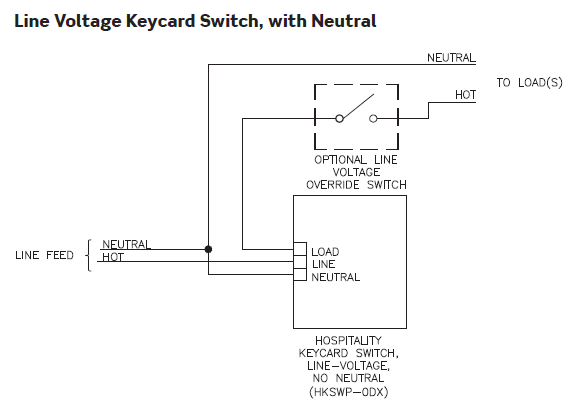

  • No neutral model (HKSWP-GDX) is specially designed for retrofit applications where neutral wires are not available
  • Low voltage model is compatible with applications utilizing Building Automation Systems, Energy Management Systems, and lighting control panels
  • Fully rated to protect the entire circuit with UL Listing and 20A relay

Featured Leviton Solution

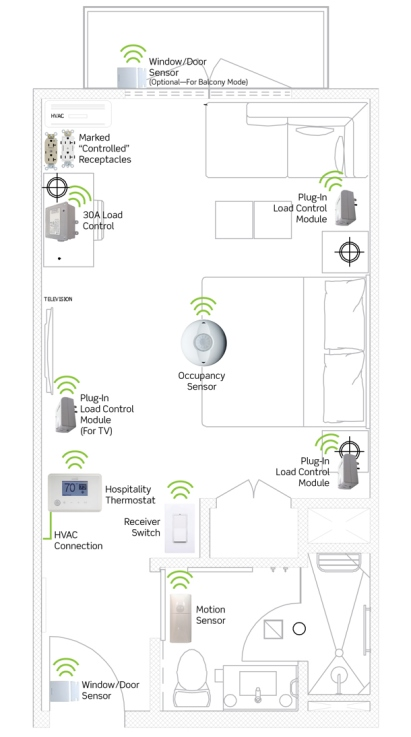

Lumina™ RF Wireless Self-Powered Hybrid Control Solution (All-in-One Package)

  • Hospitality thermostat includes free software and USB-based programming for easy deployment of multi-room properties
  • Install in ¼ of the time of traditional controls with no wires to run and no batteries—eliminates time and expense of control wiring
  • Meets virtually any control need including a receptacle and engraved cover plate to meet plug load control requirements with a broad range of switches and control modules
  • Meets ASHRAE Standard 90.1 2010 and California Title 24 2013 requirements for hotel guest rooms with the window/door sensor, which activates controls upon guest occupancy

Enables rapid retrofit with minimal impact

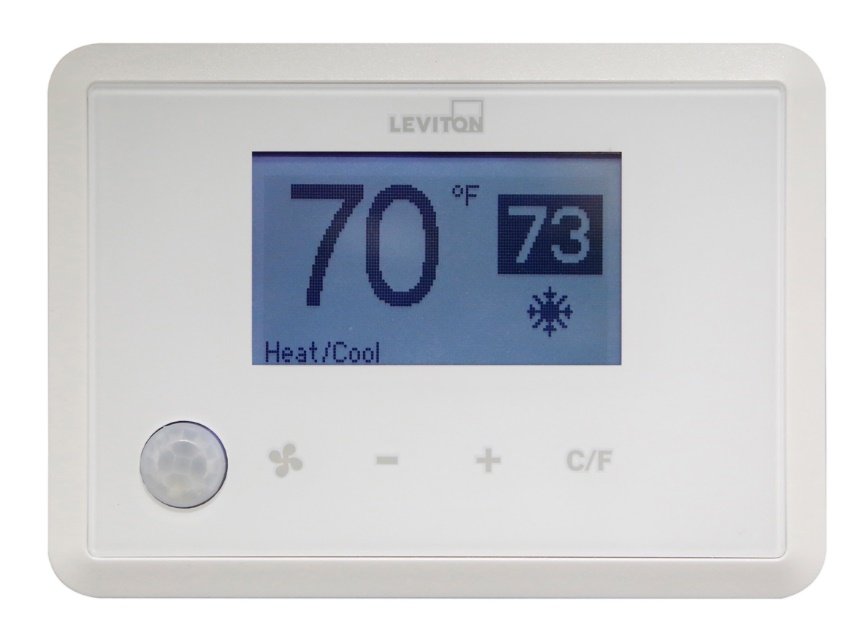

RC500 – Omnistat 3 : Hospitality Energy Management Thermostat

APPLICATION : HOTEL & SERVICE APARTMENT

คุณสมบัติ : เทอโมสแตทควบคุมเครื่องปรับอากาศภายในห้องพัก แบบมีตัวตรวจจับความเคลื่อนไหว Occupancy Sensor ระยะตรวจจับ 4.5 เมตร  x 9 เมตร โดยจะสั่งเปิดแอร์เมื่อเดินผ่าน และ ปรับอุณหภูมิลงเมื่อไม่มีคนอยู่ในพื้นที่ นานกว่า 4 ชั่วโมง เชื่อมต่อ Key Card Switch ภายในห้องเพื่อเปิด หรือปิด ระบบเครื่องปรับอากาศ

หลักการทำงาน Energy Management Control

  1. ตั้งค่า Un Occ Cool Setbacks ค่าอุณหภูมิลงลงเมื่อไม่มีการเคลื่อนไหวในพื้นที่ 5 – 10 องศา กำหนด 5 องศา
  2. ตั้งค่า Occ Cool Setpoint หลังจากไม่มีการเคลื่อนไหว นานกว่า 4 ชั่วโมง เช่น กำหนด 25 องศา
  3. เมื่อผู้ใช้งานเดินเข้ามาภายในห้อง และ Occupancy Sensor จับความเคลื่อนไหวได้ Thermostat ก็จะทำงานโดยสั่งให้เครื่องปรับอากาศ เปิดและปรับอุณหภูมิไปที่ค่า Occ Cool Setpoint เช่น 25 องศา
  4. กรณีผู้ใช้งาน ปรับตั้งค่าเอง หลังจากเข้ามาในห้องพัก โดยกำหนดให้ที่ 19 องศา เครื่องปรับอากาศก็จะทำงานตามอุณภูมิที่กำหนด
  5. เมื่อผู้ใช้งานเดินออกจากพื้นที่ตรวจจับไปนานกว่า 20 นาที โดยในระหว่างไม่มีการเคลื่อนไหว 10 นาที Thermostat จะทำการปรับค่าอุณหภูมิมาที่ค่า ปรับตั้ง 19 องศา + Un Occ Cool Setbacks 5  = 24 องศา
  6. เมื่อผู้ใช้งานเดินกลับมาที่ห้อง Thermostat ก็จะปรับค่าอุณหภูมิ มาที่ผู้ใช้งานกำหนดเหมือนเดิม ที่ 19 องศา
  7. แต่ก็กรณีที่ออกจากพื้นที่นาน เกิน 4 ชั่วโมง Thermostat จะปรับกลับไปที่ Occ Cool Setpoint 25 องศา



NOTE :  Password : สามารถตั้งค่า password ของ Installer ,Cool Limit : สามารถตั้งค่า Limit  Set Point ของอุณหภูมิต่ำสุดที่ ปรับโดยผู้ใช้ได้ , Calibration : สามารถปรับตั้งตามตำแหน่งที่ติดตั้งได้

Submetering Products

Brand Features

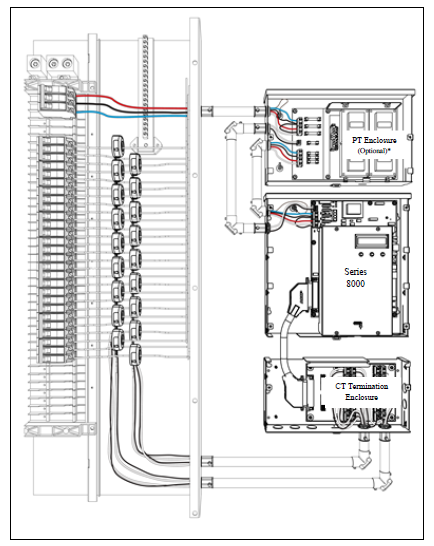

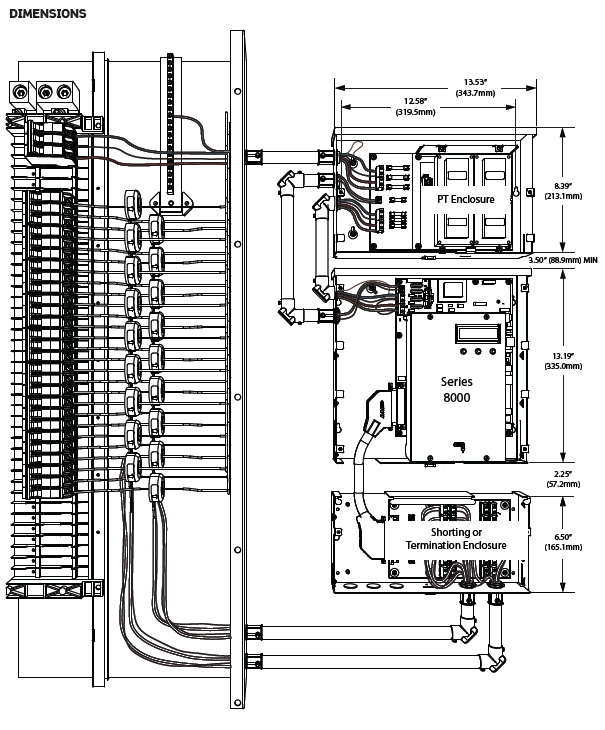

The VerifEye™ Series 8000 Multiple Point Meters are designed to meter multi-tenant office buildings, medium-sized retail, institutional, multi-tenant residential and other high density applications. VerifEye Series 8000 meters provide twenty-four meter elements that can be configured as any combination of 1 phase, 2 phase or 3 phase meters or monitors.

Item Description

Series 8000, Commercial & Industrial Submeter, 277/480V, 1PH 3W, Phase Config 24x1 with Wiring Harness, Electric Meter: Yes, Title 24 compliant, ASHRAE 90.1 compliant

Features and Benefits
  • Building automation integration and tenant metering
  • Multiple point meter-installation and hardware-savings
  • Can monitor as low as 2A
  • Provides multiple electric loads in one device

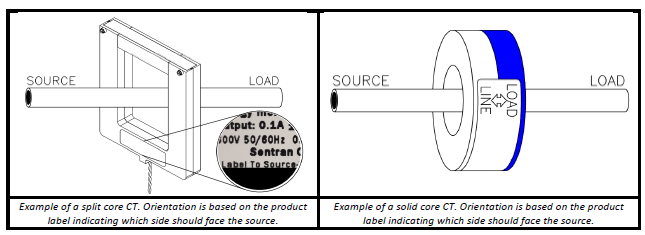

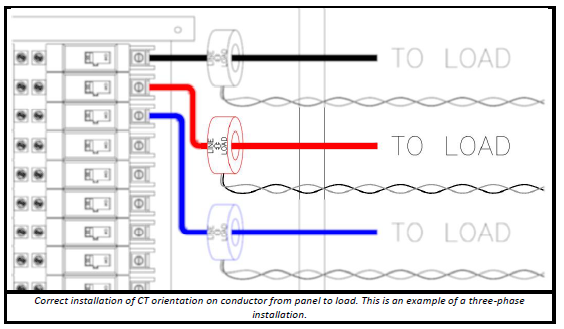

  • Monitors up to 24 current transformers - 8 (3) phase, 12 (2) phase or 24 single phase loads
  • 100 - 5,000 amp current transformers
  • ModBus TCP, ModBus RTU (RS-485) and BACnet IP standard feature
  • Measures kilowatt hours, kW demand, volts, amps
  • Interval and net metering

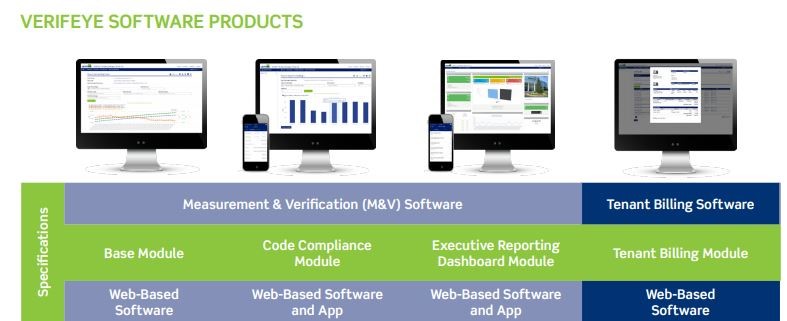

  • Configurable via Ethernet or simple ModBus RTU network to BMS or VerifEye software solutions for tenant billing or measurement & verification (M&V)




Apartment – Submetering Solutions การออกแบบและการวัดอ่านค่าระบบมิเตอร์ จัดเก็บข้อมูลแบบอัตโนมัติ เพื่อบันทึก และ คำนวณใบเรียกเก็บเงินรายเดือนต่อผู้ใช้งาน โดยมีอุปกรณ์ตรวจวัดเพื่ออ่านค่า 2 แบบได้แก่ Digital Metering มิเตอร์ไฟฟ้า & Water Meter มิเตอร์น้ำประปา

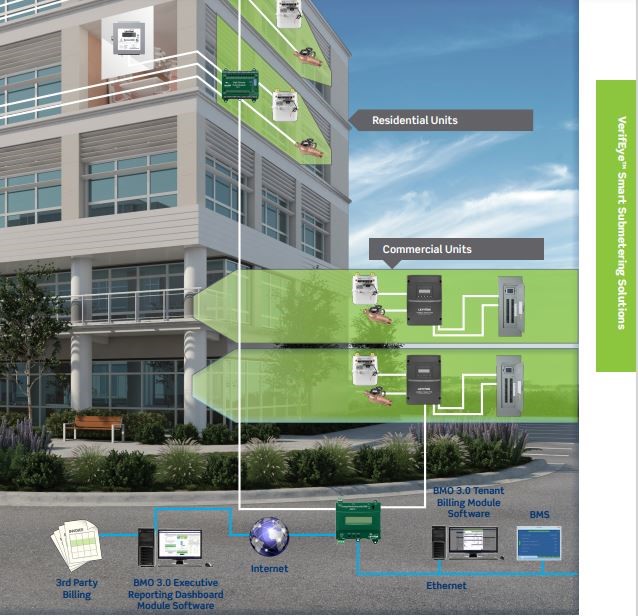

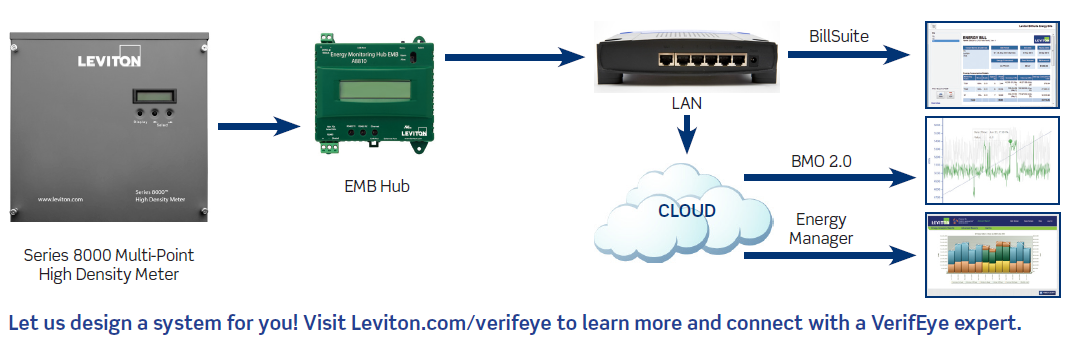

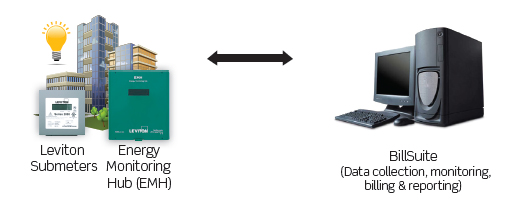

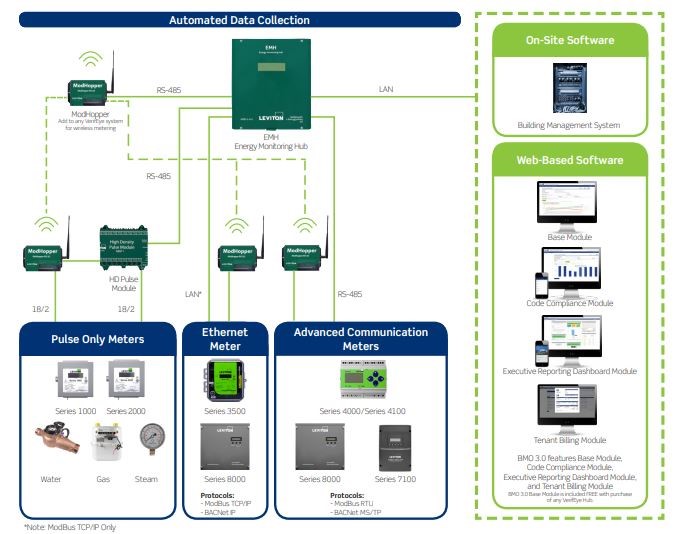

รูปแสดงการเชื่อมต่อ BMS / 3rd Party Billing Software / BMO3.0 / Tenant Billing Module

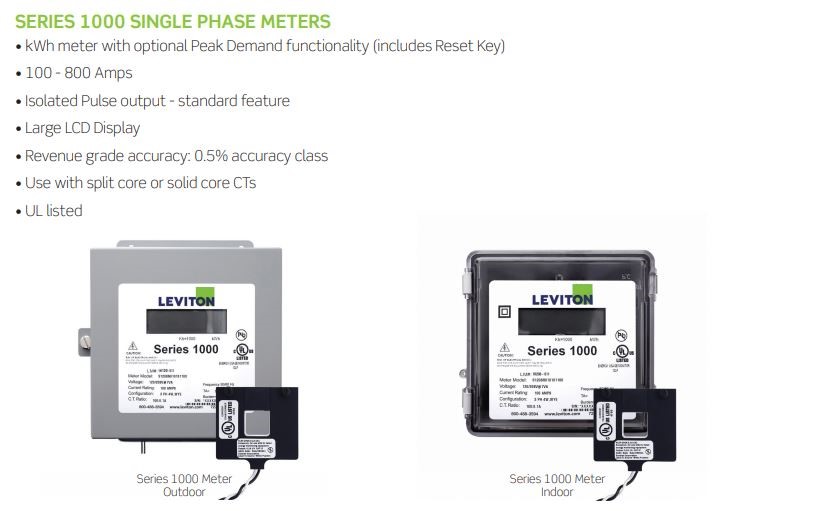

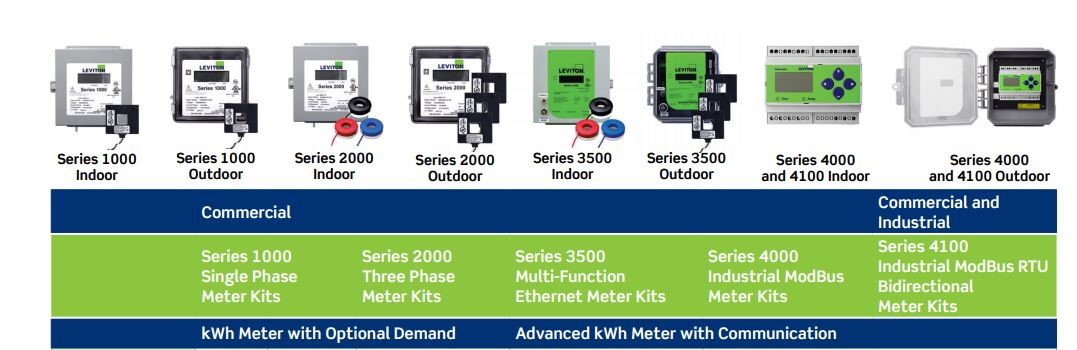

Series 1000 Single Phase Meters เป็นมิเตอร์วัดค่าพลังงานไฟฟ้า แบบแสดงผลด้วยจอ LCD และวัดค่าพลังงานไฟฟ้า Kwh แบบแรงดัน 220VAC 50Hz  1-Phase 4-Wire Rate 100 – 800 A ขึ้นอยู่กับขนาดที่เลือกใช้ โดยจะส่งสัญญาณเป็น Pulse Output ไปยังอุปกรณ์เชื่อมต่อ Ethernet เข้าเก็บลงบน Computerเพื่อจัดพิมพ์ใบเรียกเก็บเงินการใช้ไฟฟ้า Tenant Billing

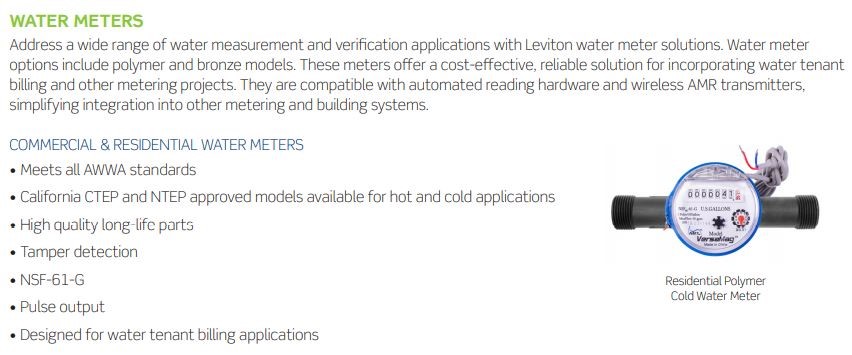

Water Meter ขึ้นอยู่กับขนาดที่เลือกใช้ โดยจะส่งสัญญาณเป็น Pulse Out Put ไปยังอุปกรณ์เชื่อมต่อ Ethernet เข้าเก็บลงบน Computer เพื่อจัดพิมใบเรียกเก็บเงินการใช้น้ำ Tenant Billing

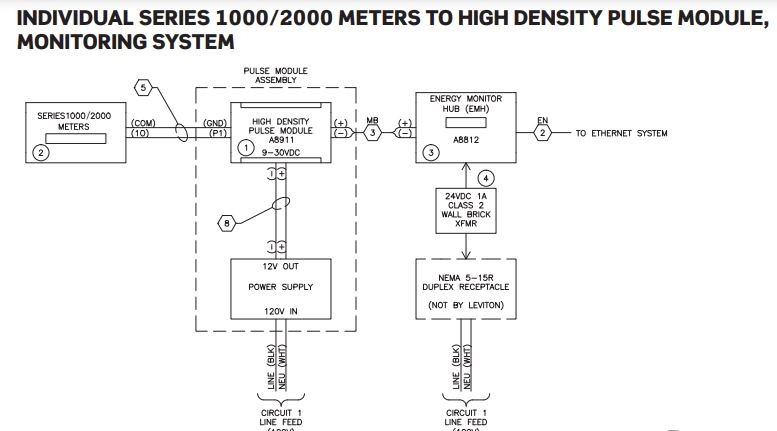

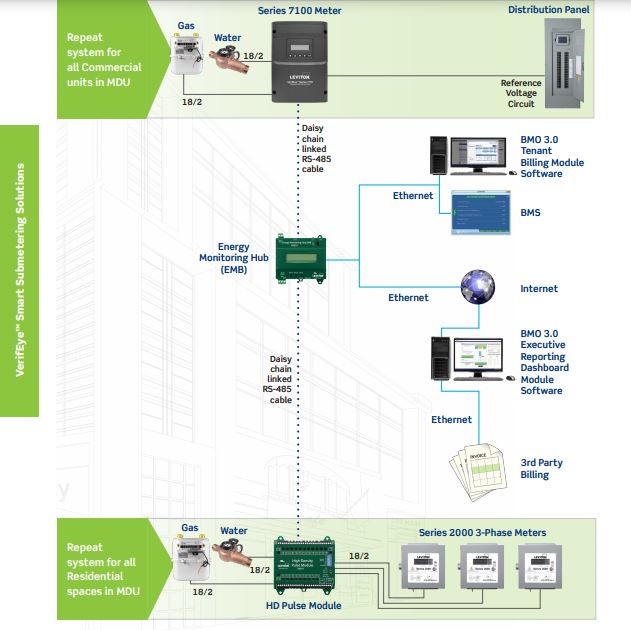

จากรูปแสดงการเชื่อมต่ออุปกรณ์ Meters แบบ Pulse Output เชื่อมต่อผ่านอุปกรณ์ HD Pulse Module ผ่าน RS485 ไปยัง EMH Energy Monitoring Module ส่งสัญญาณผ่าน LAN Ethernet Network ไปยัง Computer Tenant Billing System

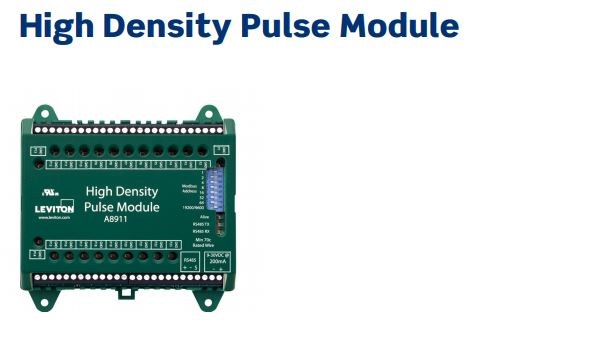

HD Pulse Module เป็นอุปกรณ์รับสัญญาณจาก Meters โดยรองรับได้สูงสุด 23 Pulse Inputs เดินสายขนาด 18AWG ได้ไกล 60 เมตร

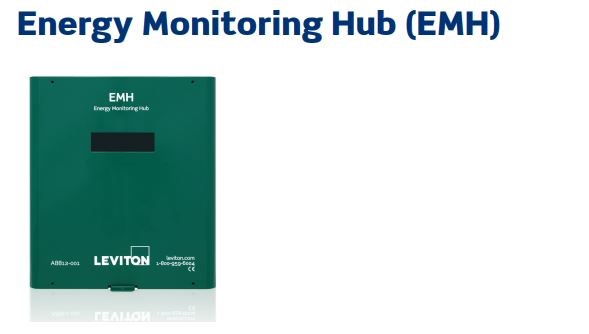

EMH เป็นอุปกรณ์ส่งสัญญาณข้อมูลของ Meters เข้าสู่ระบบ LAN Ethernet (BACnet) รองรับสัญญาณจาก HD Pulse Module ได้ 32 ตัว เชื่อมผ่าน RS485 เดินสายได้ไกล 1,200 เมตรสามารถตั้งค่าการส่งข้อมูลได้ตั้งแต่ 1-60 นาที (Standard 15 Min)

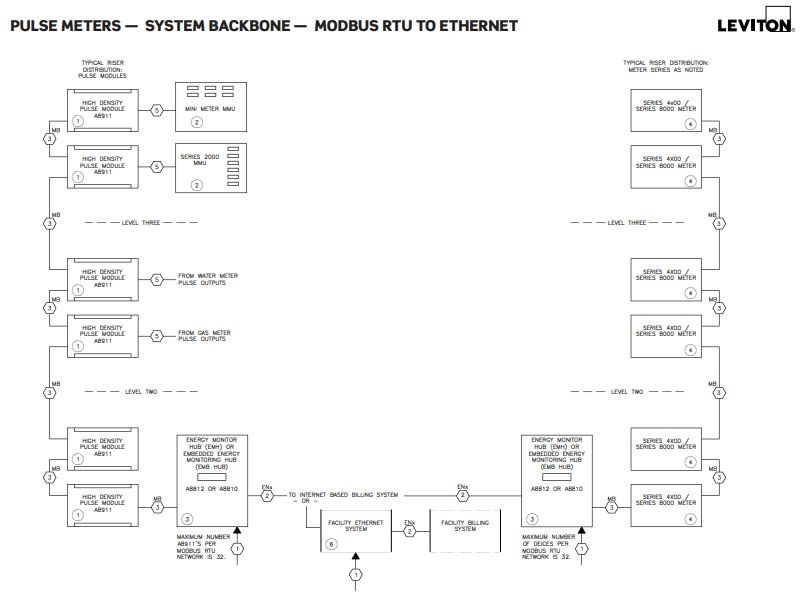

แสดงการเชื่อมต่อสายระหว่างอุปกรณ์

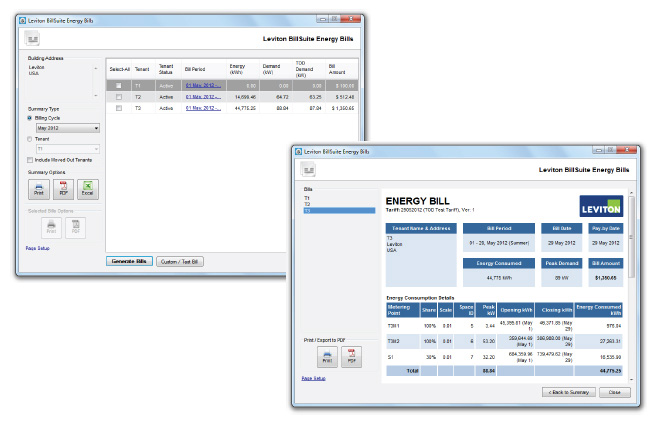

โปรแกรมคำนวณเก็บค่าไฟฟ้า ขายตามจำนวนลูกค้า ตั้งแต่  10 – 1,000 ราย ต่อระบบ  สนใจติดต่อ  คุณ ธเนศร์  081-930-5148
